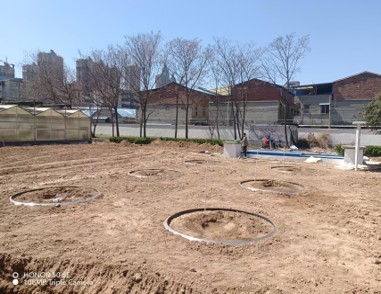

LYSI-403大型称重式蒸渗仪是野外研究土壤蒸发、水分平衡的重要工具。可精确测定土体蒸发量、渗漏量、土壤水分、温度、电导率变化规律等参量，测量数据存储在数据采集器中，数据可通过4G网络传输至服务器，用户可登录服务器查看数据，方便远程管理。

应用领域

可用于开展植物生长消耗的水分监测、节水灌溉、小型模拟试验、土壤水的流动性、水平衡分析，渗滤液、地下水补给、物质转化、能量平衡研究，模拟试验校正、水通量研究，地下水补给模拟研究，也可用于定量研究裸地的蒸发或有植被覆盖地块的蒸腾蒸散量，研究作物耗水规律。

技术参数

1、土柱桶规格

• 蒸发面积4㎡（直径2257mm，高度3米，圆柱形），高度3m（可定制），碳钢材质，壁厚8mm，

• 桶体内外喷途防锈漆，侧壁预留多列传感器安装孔，并设计有配套的密封连接件

• 采用原状观测土柱或分层回填土

• 土柱桶上口有不锈钢防水挡圈

• 土柱桶底部铺设0.3m渗滤层和排水管路

2、称重测量系统

• 采用3个高精度称重传感器直接测量土柱微变化

• 称重传感器：量程15T，测量精度：C3精度等级，防护等级IP68，具有OIML国际标准认证，

• 称重量程：0-45T

• 测量精度：±0.1mm水深，分辨率：0.01mm水深

• 蒸渗仪专用测量模块，32bit数字化测量转换，支持手动绝对和相对校准，支持SDI-12和RS485双协议，具有水量平衡自动调节和温度补偿功能（该项技术已获得专利，专利号： ZL 2020 2 0714377.4 ）

3、渗漏测量系统

• 测量分辨率： 0.001mm水深，不限制最大量程

• 底部特殊渗滤层设计，三层过滤设计，三环十字相同，排水面积≥90%

4、水平衡控制系统

• 可以实现蒸渗仪土柱的水位在一定范围内任意设置和调控

• 无需人工维护，自动采集控制

• LCD实时显示运行状态和测量数据

• 键盘设置或计算机软件命令设置参数

• 实时补水量和累计补水量显示

• 实时排水量和累计排水量显示

• 供水分辨率：0.2mm，排水分辨率：0.2mm

• 水位控制范围：0-2米

5、土壤水分温度电导率测量传感器

• 每个蒸渗仪安装8层土壤水分温度电导率传感器，

• 土壤水分测量范围：0~100% VWC，分辨率：0.1% VWC，精度:±1% VWC（大部分土质），≤±0.03WFV细黏土，

• 土壤电导率测量范围:0~1.5 S/m，分辨率：0.001S/m，测量精度：±2% S/m，

• 土壤温度测量范围:-40~75℃，分辨率：±0.1℃，精度:±0.3℃

6、 数据采集系统

• 信号输入：支持SDI-12通讯协议

• 数据通道：1-24个，可扩充

• 数据接口：SDI-12接口、RS485接口

• 存储方式：本机2MB循环存储，云端无限量存储

• 通信模式：4G网络，支持MQTT/HTTP双协议，支持数据实时上传

• 供电方式：支持常供电和控制供电，输出5V/12V

• 采集频率：最小1分钟，可修改，支持远程修改运行参数，下载数据

7、数据云管理平台

• 支持 Microsoft windows平台，可将蒸渗仪所有监测数据进行监测、汇总、处理、存储及显示；支持数据解析、数据在线计算、数据分析

• 支持数据图表、表格等多种数据格式，远程查询历史数据

• 支持站点地图位置显示

• 支持远程查看设备运行状态，修改参数

• 支持设备数据异常报警。终生免费提供云服务器免费试用

8、供电系统

• 太阳能电池板给内置电池供电，蓄电池12V60AH

• 不锈钢安装支架，高度2米，安全避雷装置

9、工作环境

• 环境温度：-20－50℃；相对湿度：0－90%；

•
